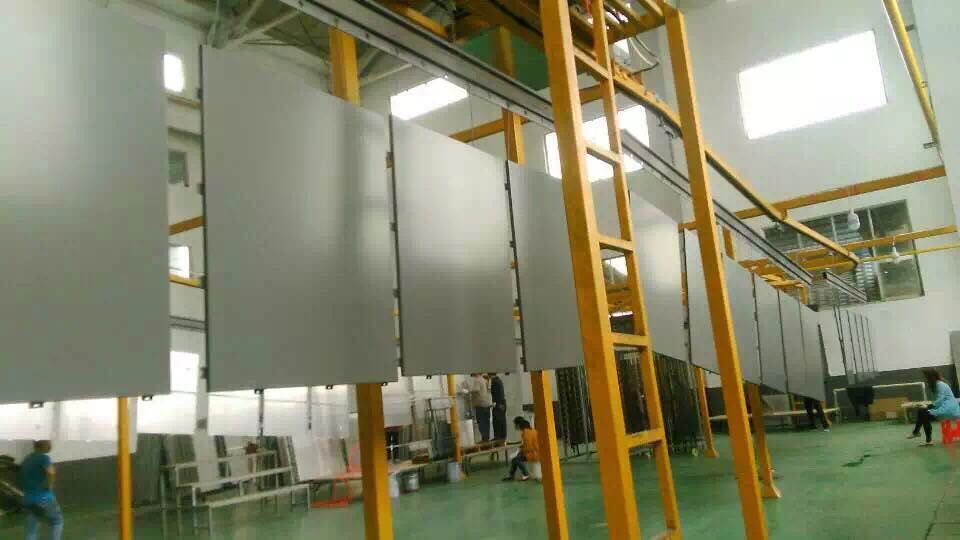

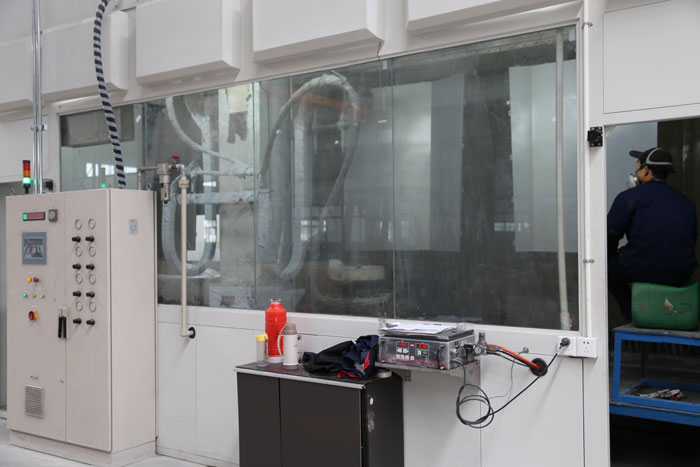

靜電噴涂是鋁單板常用的噴涂方式，表面可以有多種處理方式，一種是氟碳噴涂，一種是粉末噴涂，一種是聚酯噴涂，不同的噴涂對(duì)鋁單板的質(zhì)量和性能產(chǎn)生的影響各不相同，不同漆膜的厚度是有一定標(biāo)準(zhǔn)的，選擇不同的涂層工藝，憑肉眼不能分辨其中的區(qū)別，區(qū)別就是壽命的不同，當(dāng)然造價(jià)也不同，鋁單板客戶根據(jù)工程需求和造價(jià)酌情選擇。關(guān)于漆層厚度，其實(shí)很多鋁單板客戶經(jīng)常進(jìn)入一個(gè)誤區(qū)，以為烤漆越厚越好，其實(shí)不然，即便漆膜的質(zhì)量沒(méi)問(wèn)題，如果漆膜太厚或太薄，長(zhǎng)期來(lái)說(shuō)對(duì)鋁單板的質(zhì)量都有影響。下面小編給大家介紹一下。

鋁單板板材我們采用的是mm(毫米)作為單位，而表面涂層則是采用um微米作為單位的。鋁單板漆膜的厚度常用單位是微米（μm），1微米=0.001毫米。這里小編把“局部膜厚”、“平均膜厚”和“小局部膜厚”幾個(gè)概念先簡(jiǎn)單介紹一下。“局部膜厚”指在鋁單板裝飾面上某個(gè)面積不大于1cm2的考察面內(nèi)作不小于三次膜厚測(cè)量所得的測(cè)量值的算數(shù)平均值；“平均膜厚”指在鋁單板裝飾面上測(cè)出的不少于五處（四個(gè)角和一個(gè)中心點(diǎn)）局部膜厚值的算術(shù)平均值；“小局部膜厚”是在鋁單板裝飾面上測(cè)出的若干個(gè)局部膜厚值中的小值，它們幾個(gè)都是非常重要的參數(shù)。
粉末烤漆鋁單板和氟碳噴涂鋁單板，涂層平均厚度要求在30μm上下，局部小厚度不低于25μm。而聚酯噴涂鋁單板，平均厚度要求25μm，局部小厚度20μm。平均值需要5處以上測(cè)量結(jié)果。

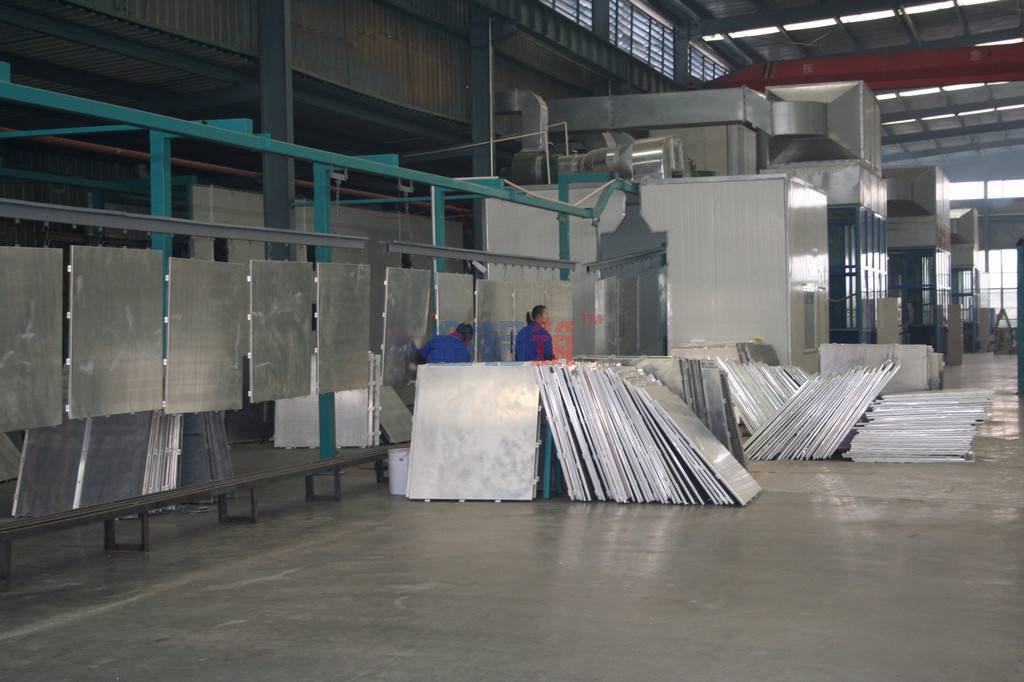

漆膜厚度對(duì)鋁單板有怎樣的影響？
采用氟碳噴涂的鋁單板，如果是2涂，則平均膜厚≥30um，小局部膜厚≥25um;三涂，平均膜厚≥40um，小局部膜厚≥34um;四涂，則漆膜平均膜厚≥65um,小局部膜厚≥55um。采用粉末噴涂的鋁單板，氟碳涂層小局部膜厚≥30um，聚酯涂層小局部膜厚≥40um。采用聚酯油漆進(jìn)行噴涂的鋁單板，鋁單板漆膜的平均膜厚≥25um,小局部膜厚≥20um。

以上是建筑裝飾用鋁單板國(guó)家標(biāo)準(zhǔn)《國(guó)標(biāo)GB/T23443-2009 建筑裝飾鋁單板》中的一些數(shù)據(jù)。如果漆膜噴的過(guò)薄，達(dá)不到上述要求,則鋁單板的性能和裝飾效果都會(huì)受到影響,而且使用壽命也會(huì)縮短。大家可能會(huì)奇怪，漆膜噴的薄肯定會(huì)影響鋁單板的質(zhì)量,那么漆膜噴厚一點(diǎn)為什么也不行呢?這是因?yàn)槿绻X單板漆膜噴的過(guò)厚，則漆膜的附著力下降，使用一段時(shí)間之后，很有可能會(huì)出現(xiàn)漆膜脫落的現(xiàn)象，影響裝飾效果。因此，鋁單板的漆膜過(guò)薄過(guò)厚都不好。

這種鋁單板漆膜厚度有問(wèn)題的在初期施工沒(méi)有太大的問(wèn)題，而在使用幾年之后，就可能會(huì)出現(xiàn)涂層脫落鼓包等現(xiàn)象，尤其是沿海地帶，由于空氣濕度和海水的鹽分，漆層不好的板子容易出現(xiàn)氧化現(xiàn)象，使得這個(gè)問(wèn)題更加明顯。關(guān)于鋁單板漆膜這些問(wèn)題都是客戶在采購(gòu)之前需要注意，卻容易忽視的問(wèn)題。漆膜厚度測(cè)量可以借助膜厚檢測(cè)儀工具來(lái)測(cè)量。
